XD型機架（HG2156、21567-95）

　　本系列機架是為攪拌傳動裝置（HG21563-95）配套的機架。XD型為單支點機架，減速機出軸用DF型聯軸器與攪拌軸聯接，XS型為雙支點機架，減速機出軸用HL型聯軸器聯接，兩支點間用DF型聯軸器聯接。機架分A型（軸封采用2001、2003、2004、2006型機械密封）或B型（軸封（2002、2005、2007型機械密封或506、516、606、616型填料箱）。機架輸出端接口可與第九部分（二節）所列的安裝底蓋及釜口法蘭聯接。
　　本系列機架通用性強，由于選用型DF聯軸器及安裝底蓋的擱軸裝置，所以在不拆除減速機和機架的條件下，在機架的側面窗口中就可以拆出帶短節聯軸器、軸承室及機械密封或填料箱。

型號標定方法及示例：

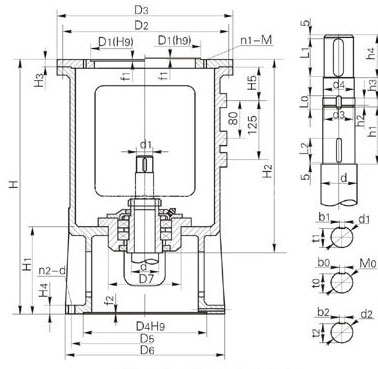

XD型單支點機架
主要參數及尺寸（公稱直徑200、250、300）

機架型號	機架公稱直徑	傳動軸軸徑d	傳動軸上端軸徑d1	減速機輸出軸徑d0	輸入端接口	輸出端接口					外形及其它尺寸										軸承型號	重量（kg）
						D4 H₉	D5	D6	n2-d	f2	A型			B型			H3	H4	H5	D7 H8/f7		A型	B型
											H	H1	H2	H	H1	H2
XD1	200	30	20	12	見表	245	295	340	8-22	6	575	220	415	730	295	495	17	24	85	180	46209	57	61
				14
				18
		40	30	25									415			495					46209	57	60
				30
XD2	250	50	40	30		290	350	395	12-22	6	750	268	556	995	388	681	20	30	100	245	46214	106	116
				35
				40
		60	45	35									556			681					46214	107	117
				40
				45
		70	55	45									565			690					46217	104	114
				50
				55
XD3	300	60	45	35		320	400	445	12-22	6	795	279	595	1040	399	720	20	30	100	280	46216	153	164
				40
				45
		70	55	45									595			720					46216	150	161
				50
				55
		80	65	55									606			731					46218	149	160
				60
				65

機架型號	機架公稱直徑	傳動軸軸徑d	傳動軸上端軸徑d1	傳動軸端尺寸
				M₀	d2(h₉)	d3	d4	h1	h2	h3	h4	L1	L0	L2	b1	b0	b2	t1	t0	t2
XD1	200	30	20k6	M25×1.5	25	22.8	22	97	3	15	48	40	23	30	6	5	5	16.5	21	22
		40	30k6	M35×1.5	35	32.8	32	97	3	15	48	40	24	30	8	6	6	26	31	31.5
XD2	250	50	40k6	M45×1.5	45	42.8	42	105	3	15	58	50	24	30	12	6	6	35	41	41.5
		60	45k6	M55×2	55	52	50	115	4	18	68	60	30	40	14	8	8	39.5	51	51
		70	55m6	M65×2	65	62	60	125	4	18	83	75	30	40	16	8	8	49	61	61
XD3	300	60	45k6	M55×2	55	52	50	125	4	18	68	60	30	40	14	8	8	39.5	51	51
		70	55m6	M65×2	65	62	60	125	4	18	83	75	30	40	16	8	8	18	61	61
		80	65m6	M75×2	75	72	70	139	4	18	98	90	32	50	18	10	10	58	69	70

XD型單支點機架主要參數及尺寸（公稱直徑400，500，700）

機架型號	機架公稱直徑	傳動軸軸徑d	傳動軸上端軸徑d1	減速機輸出軸徑d0	輸入端接口	輸出端接口					外形及其它尺寸										軸承型號	重量（kg）
						D4 H₉	D5	D6	n2-d	f2	A型			B型			H3	H4	H5	D7		A型	B型
											H	H1	H2	H	H1	H2
XD4	400	90	75	55	見表	415	515	565	16-26	6	890	310	691	1115	420	806	25	35	100	310	46222	251	256
				65
				70
		100	85	65									691			806					46222	256	270
				70
				80
XD5	500	100	85	65		520	620	670	20-26	6	1075	369	821	1325	494	946	30	40	140	335	46224	409	435
				70
				80
		110	90	70									821			946					46224	405	431
				80
				90
		120	100	90									829			954					46228	401	427
				95
				100
		130	110	95									829			954					46228	395	421
				100
				110
XD6	700	120	100	90		670	780	830	28-26	6	1185	399	909	1415	514	1024	35	45	100	400	46228	729	766
				95
				100
		130	110	95									909			1024					46228	721	758
				100
				110
		140	120	100									927			1042					46232	729	766
				110
				120
		160	140	120									943			1058					46234	697	734
				130
				140
XD7	900	140	120	100		940	1070	1124	40-30	6.4	1320	440	1021	1560	570	1141	40	50	140	520	46232	985	874
				110
				120
		160	140	120									1037			1157					46234	1000	889
				130
				140
		180	160	140									1050			1170					46240	1010	899
				150
				160
		200	180	160									1070			1190					46244	1032	921
				170
				180
